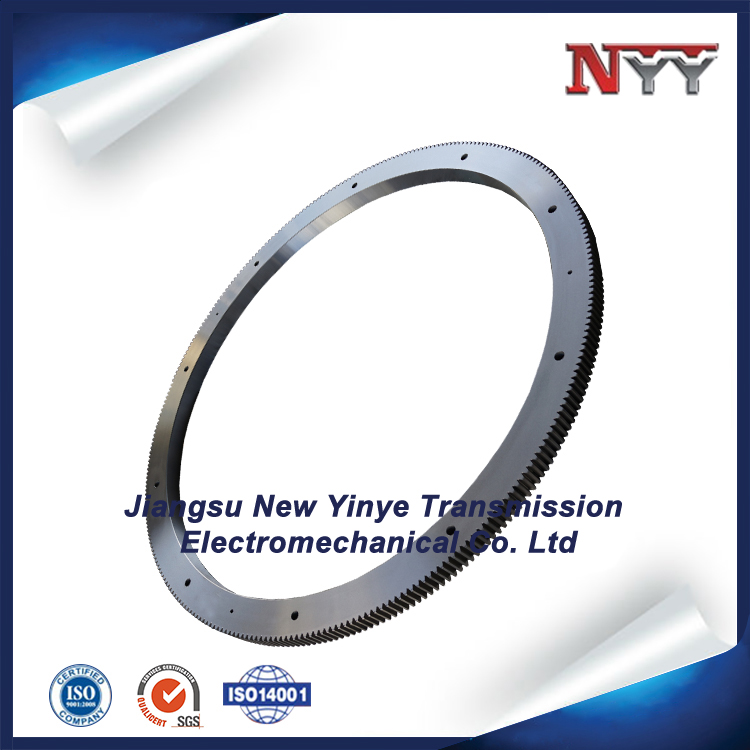

齒圈是齒輪的重要組成部分，常見的加工工藝包括鍛造、切削加工、熱處理等。以下是具體介紹：
鍛造
坯料準備：根據齒圈的尺寸、形狀和性能要求，選擇合適的鋼材作為坯料。坯料的質量直接影響齒圈的終性能，因此要確保鋼材的成分、硬度等指標符合要求。
加熱：將坯料加熱至合適的鍛造溫度范圍。不同的鋼材材質，其鍛造溫度有所差異。例如，中碳鋼的鍛造溫度一般在1100-1200℃，以降低材料的變形抗力，提高其塑性，便于后續的鍛造操作。
鍛造操作：采用自由鍛或模鍛的方式對加熱后的坯料進行加工。自由鍛適用于小批量、簡單形狀齒圈的生產，通過砧子和錘頭的沖擊作用，使坯料逐步成型；模鍛則用于大批量、復雜形狀齒圈的生產，將坯料放入模具型腔中，在壓力機的作用下，迫使金屬充滿模具型腔，從而獲得與模具形狀一致的齒圈毛坯。鍛造過程能使金屬組織致密，提高齒圈的強度和韌性。
切削加工
粗加工：包括車削外圓、內孔、端面等，為后續的精加工留0.5-1mm的加工余量，以提高加工效率和保證加工精度。對于精度要求較高的齒圈，還需在粗加工后進行時效處理，內應力，減少后續加工中的變形。
齒形加工：是齒圈加工的關鍵工序，常用的方法有滾齒、插齒、銑齒等。滾齒加工效率高，適用于加工直齒、斜齒圓柱齒圈；插齒則適合加工內齒圈、多聯齒輪等；銑齒的加工精度相對較低，但對于一些精度要求不高的齒圈，具有成本低、靈活性強的優點。
精加工：采用磨齒、珩齒等工藝對齒圈進行精密加工，以提高齒形精度和表面質量。磨齒能熱處理后的變形，獲得較高的齒形精度和表面光潔度，適用于高精度齒圈的加工；珩齒則主要用于降低齒面粗糙度，提高齒面質量，同時對齒形精度也有的作用。
熱處理
淬火：根據齒圈的材料和性能要求，選擇合適的淬火工藝，如整體淬火、表面淬火等。整體淬火能提高齒圈的整體強度和硬度，但對于一些大型齒圈，可能會產生較大的內應力和變形；表面淬火則主要提高齒圈的齒面硬度和性，同時保持心部的韌性，常用的表面淬火方法有感應淬火、火焰淬火等。
回火：淬火后及時進行回火處理，以淬火內應力，降低材料的脆性，提高齒圈的韌性和穩定性?；鼗饻囟群蜁r(shí)間根據齒圈的具體要求確定，一般低溫回火適用于要求高硬度和性的齒圈，高溫回火則用于獲得良好綜合力學性能的齒圈。
表面處理
氮化：在齒圈表面形成一層硬度高、性好、性強的氮化層，能顯著提高齒圈的性、抗咬合性和抗蝕性。氮化處理溫度較低，變形小，適用于高精度齒圈的表面強化。
鍍硬鉻：可以提高齒圈表面的硬度和光潔度，降低摩擦系數，提高性和性。鍍硬鉻層厚度一般在0.02-0.05mm之間，適用于在惡劣環境下工作的齒圈。
檢測與質量控制
齒形精度檢測：采用齒形儀、齒輪測量中心等精密儀器，測量齒圈的齒形誤差、齒向誤差、周節誤差等參數，確保齒形精度符合設計要求。
尺寸精度檢測：使用卡尺、千分尺、三坐標測量?jī)x等測量工具，對齒圈的外徑、內徑、寬度、鍵槽尺寸等進行測量，保證尺寸偏差在規定的公差范圍內。
表面質量檢測：通過目視檢查、粗糙度測量?jī)x等手段，檢測齒圈表面的粗糙度、有無裂紋、砂眼、氣孔等缺陷，確保表面質量良好。
硬度檢測：采用洛氏硬度計、維氏硬度計等對齒圈的不同部位進行硬度測試，檢查硬度是否符合熱處理后的要求，以保證齒圈的力學性能。
